173. ДХО на Toyota Carina без изменения конструкции

Практика (продолжение). ШИМ-регулятор и штатные галогенные лампы

Toyota Carina — автомобиль эпохи, когда дневные ходовые огни (ДХО) конструктивно не предусматривались. Поэтому любой владелец рано или поздно сталкивается с вопросом: как сделать автомобиль заметнее днём и при этом не нарушить требования закона.

Ниже — практический и проверенный вариант, который не требует установки дополнительных фар, не меняет тип ламп и не вызывает вопросов при эксплуатации.

Почему отдельные ДХО — проблема

Даже сертифицированные заводские ДХО, установленные на Toyota Carina:

• отсутствуют в заводской конструкции;
• не указаны в документации автомобиля;
• считаются внесением изменений в конструкцию ТС.

На практике это означает возможные вопросы при проверке и формальное нарушение требований ТР ТС 018/2011.

Поэтому оптимальный путь — использовать штатные фары ближнего света в пониженном режиме или ДХО на противотуманках (штатная конструкция).

Суть решения

Решение основано на трёх принципах:

1. Используются штатные фары ближнего света или ДХО на противотуманках.
2. Установлены обычные галогенные лампы, без замены на LED.
3. Яркость снижается с помощью ШИМ-регулятора.

Таким образом:

• световой прибор не меняется;
• источник света не меняется;
• изменяется только режим работы.

Яркость регулируется изменением времени, в течение которого лампа включена (ШИМ). 20 процентов скважности , это включение лампы на 20 процентов времени цикла . Т.е. 80 процентов напряжение на лампах отсутствует , 20 — включено. В этом и есть смысл модуляции.

Почему именно ШИМ

ШИМ (широтно-импульсная модуляция) позволяет:

• снизить среднюю мощность лампы;
• сохранить стабильную работу при напряжении бортсети 13,5–14 В;
• увеличить ресурс галогенных ламп;
• избежать перегрева и потерь на резисторах.

В отличие от постоянного пониженного напряжения, ШИМ более щадящий для лампы и проводки.

Используемый модуль

Применён типовой китайский ШИМ-регулятор:

• диапазон питания: 10–60 В;
• максимальный ток: 20 А;
• регулировка скважности — ручкой.

Для Toyota Carina (2×55 Вт ближний свет) ток составляет около 8–9 А, то есть модуль работает с большим запасом.

Фильтр помех не использовался — радиоприёмник работает без наводок, что подтверждает корректность решения.

Схема включения

Управление реализовано максимально просто и логично:

• Плюс управления реле взят с провода, на котором появляется +12 В при включении зажигания (цепь IG).
• Масса реле — постоянная, с кузова автомобиля.
• Реле подаёт питание на ШИМ-регулятор.
• Выход ШИМ подключён к цепи.

Таким образом:

• включено зажигание → ШИМ активен → фары светят в режиме ДХО;
• зажигание выключено → свет погас.

В моём случае плюс взят с насоса омывателя который включается совместно с зажиганием , что видно со схемы. Управление насоса идёт через минус. Поэтому если делать на своём автомобиле необходимо обязательно проверить схему

Настройка яркости

Важно понимать: положение ручки ШИМ не соответствует напрямую проценту яркости.

Рекомендованный порядок настройки:

1. Завести двигатель.
2. Установить ручку примерно на 25–35 % хода.
3. Отойти от автомобиля на 10–20 метров.
4. Оценить свет:
   • фары заметны;
   • не слепят;
   • свет мягкий, без резких бликов.

Визуально такой режим полностью соответствует заводским ДХО.

Частота и помехи

Типовые модули работают на частоте порядка 500–1000 Гц. Для галогенных ламп этого достаточно:

• мерцание глазом не воспринимается;
• видеокамеры и регистраторы не фиксируют ряби;
• радиоприёмник работает без помех.

Если радио не шумит — дополнительный фильтр не требуется.

Надёжность и мелкие рекомендации

Для аккуратной и долговечной работы рекомендуется:

• закрепить положение ручки (лак, краска, капля термоклея);
• установить предохранитель 10–15 А перед ШИМ

Повышает общую надёжность.

Юридический аспект

В данном варианте:

• нет дополнительных световых приборов;
• не изменён тип ламп;
• используется разрешённый режим ближнего света;
• отсутствуют внешние признаки доработки.

На практике такой вариант не вызывает вопросов, так как автомобиль просто едет с включённым светом.

Итог

Использование ШИМ-регулятора со штатными галогенными лампами — это:

• законно;
• просто;
• надёжно;
• максимально близко к заводскому решению.

Для Toyota Carina это один из самых спокойных и технически грамотных способов реализовать дневной свет без лишних рисков.

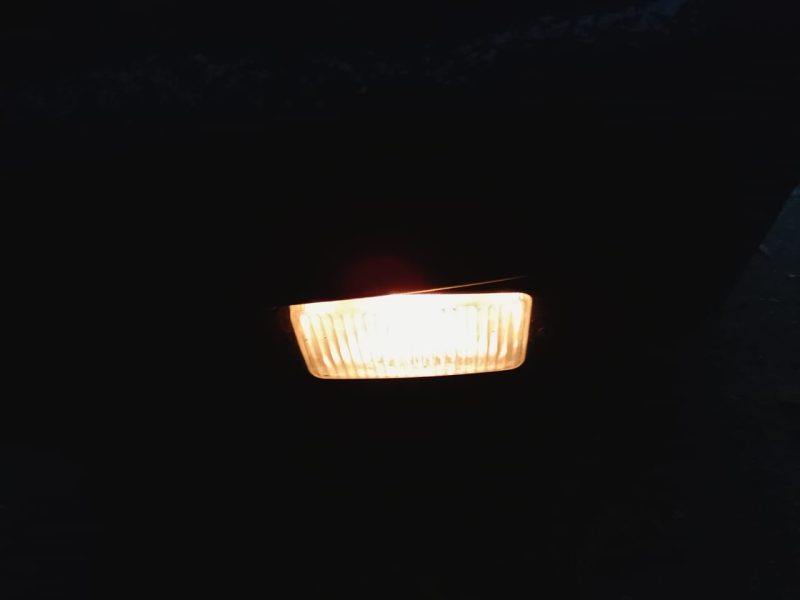

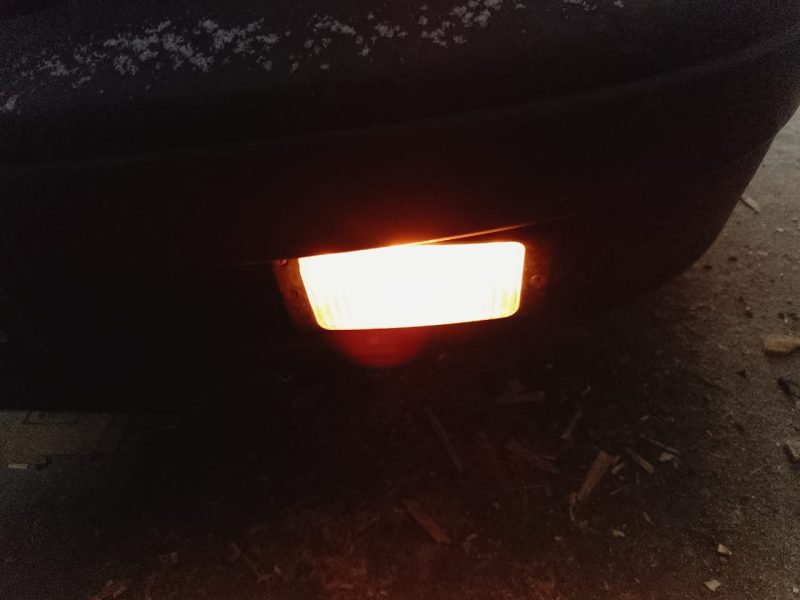

Практическая настройка яркости выполнялась визуально. В качестве ориентира использовалось сравнение с режимом полной мощности (100 % ШИМ): при уменьшении скважности до уровня, когда чётко сохраняется фактура рассеивателя, отсутствует пересвет и слепящий ореол, был получен режим, визуально соответствующий заводским ДХО. По субъективной оценке, такая яркость соответствует примерно 25–30 % скважности ШИМ, что даёт достаточную заметность днём при минимальной нагрузке на лампы и оптику.

Скачать схемы:
