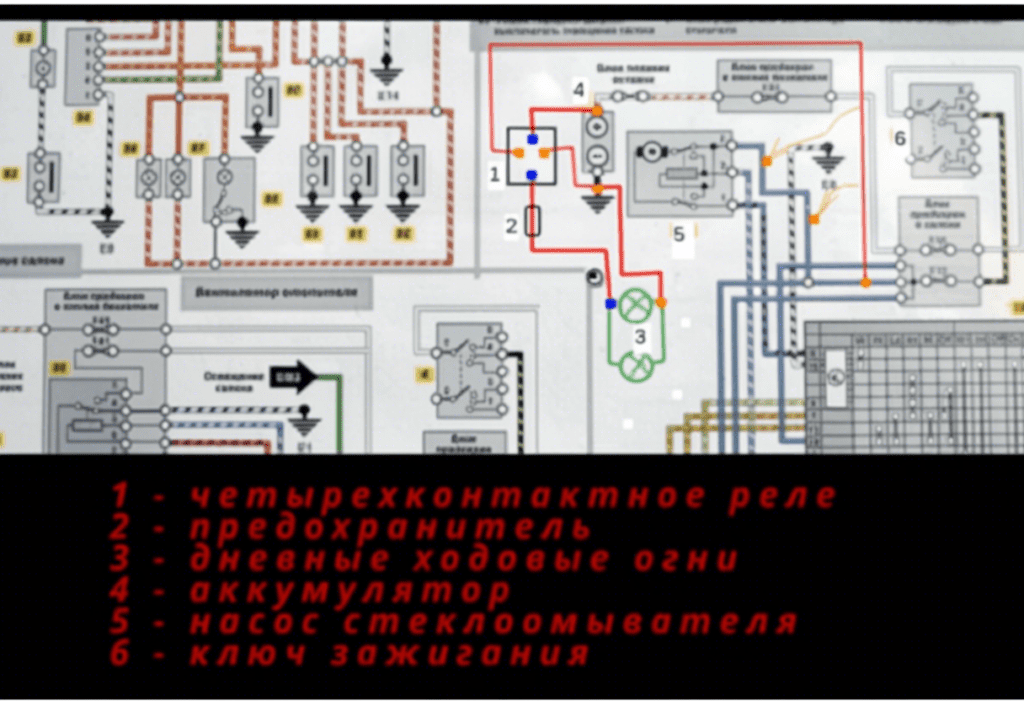

На старых моделях автомобилей нет автоматически включающихся дневных ходовых огней, придя к электрику по этому поводу и узнав цену , решил сделать сам. Как всегда на Тойота Карине . Для этого пришлось посмотреть схему, чтобы самостоятельно подключить дневные ходовые огни.
Порядок работ следующий:
Выберите подходящее место для установки реле. Наиболее удобные места под капотом или в районе блока предохранителей. Обратите внимание на маркировку контактов реле: 85,86 — контакты управления (катушка реле), 30,87 — силовые контакты.
1.Подключите контакт 85 реле к минусовой клемме аккумулятора или к массе автомобиля.
2.Найдите провод, ведущий к насосу стеклоомывателя. Этот провод обычно имеет положительный потенциал при включении зажигания. Подключите контакт 86 реле к этому проводу.
3.Для защиты цепи дневных ходовых огней (ДХО) используйте предохранитель соответствующего номинала. Подключите силовой контакт 30 реле к ДХО.
4.Подключите минусовой провод ДХО к массе автомобиля или минусовой клемме аккумулятора.
5.Подключите второй силовой контакт реле 87 к плюсовой клемме аккумулятора через предохранитель.
Важно: строго соблюдайте полярность подключения и используйте предохранители с подходящим номиналом для защиты цепей. В моем случае номинал предохранителя был выбран «на глаз», но рекомендуется подобрать его исходя из характеристик ДХО и максимально допустимого тока в цепи.
