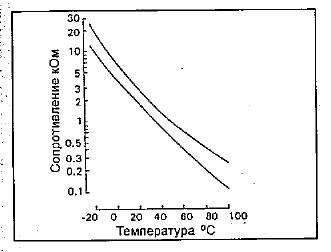

На представленном графике из руководства Toyota Carina показана зависимость сопротивления датчика температуры от температуры окружающей среды. Судя по графику:
- Тип датчика температуры:
График демонстрирует, что с ростом температуры сопротивление датчика уменьшается. Это указывает на использование термистора с отрицательным температурным коэффициентом (NTC). - Характеристики датчика:
- При температуре -20°C сопротивление составляет примерно 15–30 кОм.
- При температуре 0°C — около 5–10 кОм.
- При 40°C — 1–2 кОм.
- При температуре 100°C сопротивление падает до примерно 0,2–0,5 кОм.
Это стандартная характеристика для датчиков NTC, используемых в системах управления двигателем. Теперь уточним влияние этих характеристик на работу двигателя.
Как работает датчик на основе графика
Датчик передаёт значение сопротивления в ЭБУ, который интерпретирует его как температуру двигателя. На основании этих данных выполняются следующие действия:
- На холодном двигателе (низкая температура, высокое сопротивление): ЭБУ увеличивает подачу топлива и повышает обороты, чтобы быстрее прогреть двигатель.
- На прогретом двигателе (высокая температура, низкое сопротивление): ЭБУ обеспечивает оптимальное соотношение топлива и воздуха, снижая обороты и экономя топливо.
Возможные неисправности в зависимости от графика
- Слишком высокое сопротивление (датчик неисправен, например, повреждение контактов или внутренний обрыв):
- ЭБУ считает, что двигатель постоянно холодный.
- Смесь чрезмерно обогащена, расход топлива возрастает, обороты остаются повышенными даже на горячем двигателе.
- Слишком низкое сопротивление (короткое замыкание в цепи датчика):
- ЭБУ считает, что двигатель перегрет.
- Подача топлива уменьшается, динамика ухудшается, а двигатель может работать нестабильно.
- Смещение характеристик датчика (например, износ или повреждение):
- Датчик даёт неверные данные в определённом диапазоне температуры, что может вызвать ошибки в работе двигателя.
Проверка датчика на основе графика
Для проверки необходимо:
- Измерить сопротивление мультиметром:
- Отключите датчик от системы.
- Проверьте его сопротивление при известной температуре (например, поместите датчик в воду с термометром).
- Сравнить полученные значения с графиком:
- Если значения сопротивления сильно отличаются от нормы (графика), датчик неисправен и его следует заменить.
Вывод
Ваш график подтверждает, что датчик температуры в Toyota Carina использует принцип NTC. Важно регулярно проверять его характеристики, чтобы предотвратить проблемы с расходом топлива, нестабильностью оборотов и работой двигателя в целом.
