Если у вас перестала работать первая скорость дворников и не включается омыватель, не спешите менять моторчик или переключатель. Возможная причина — пропавшая масса, о чём прямо говорит схема Toyota Carina E 1992 года.

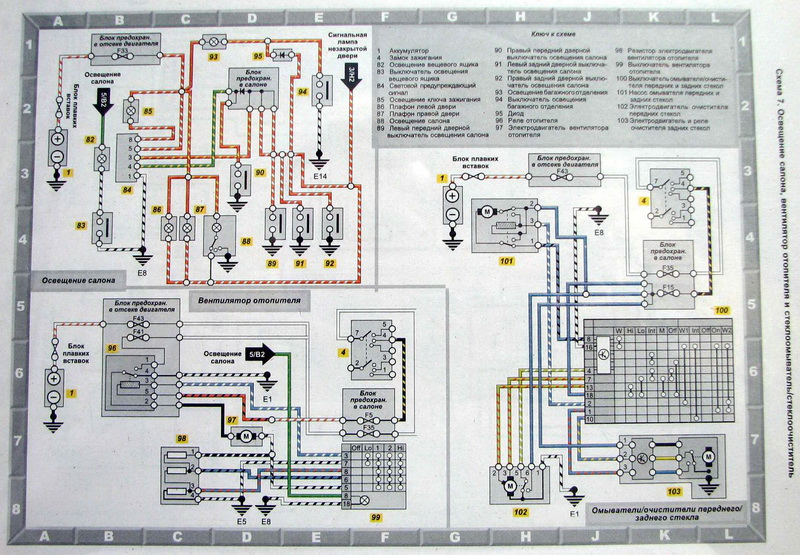

🔍 Что нам говорит схема
На схеме видно, что:
- Переключатель стеклоочистителей и омывателя подключён к разъёму E1.
- Масса переключателя приходит через контакт с чёрным проводом, который уходит вниз и обозначается ⏚.
- Отдельно обозначена масса E8, которая отвечает за питание моторчика стеклоомывателя.
Если не работает первая скорость дворников, но вторая включается — причина может быть в транзисторе, встроенном в переключатель. Он требует отдельного питания и обязательно — хорошую массу, без которой не откроется.
📌 Ключевые точки на схеме:
- Масса переключателя — это провод, идущий от разъёма E1 вниз (область J7–J8).
- Масса E8 — находится в правом нижнем углу (L8) и подключена к моторчику стеклоомывателя.
- Обе массы соединяются с кузовом автомобиля, но в разных точках. При этом возможна общая точка соединения в жгуте — если она окислилась, не будет работать ни первая скорость, ни омыватель.
🔧 Как проверить:
- Снимите кожух рулевой колонки и найдите разъём E1.
- Найдите чёрный или сине-чёрный провод, идущий на массу.
- Подключите мультиметр:
- Один щуп — к проводу через тонкую иглу,
- Второй — на кузов (любую оголённую металлическую часть).
- Проверьте:
- Если масса есть (0–1 Ом) — ищем дальше.
- Если массы нет (обрыв) — вот она, причина неисправности! 🔧
✅ Что делать:
- Временно подайте массу напрямую с кузова на провод переключателя — если дворники и омыватель заработают, замените или восстановите массовое соединение.
- Проверьте болты и точки соединения массы в районе панели приборов, рулевой колонки и моторного отсека.
- При необходимости — проложите новый массовый провод от кузова к переключателю.
🧠 Вывод
Схема Carina E показывает: масса — это ключевой элемент в работе электроцепей. Неисправности часто кроются не в самих устройствах, а в плохом контакте с кузовом.
Проверяйте, думайте, не спешите менять — и пусть ваши дворники снова работают на все скорости! 💨🧼
