Назначение пружины в шестерне распределительного вала
В некоторых двигателях Toyota Carina, таких как 4A-FE и 5A-FE, один из распределительных валов оснащён шестернёй с пружинным механизмом. Эта пружина служит для компенсации люфтов в зубчатом зацеплении и уменьшения шумов работы ГРМ (газораспределительного механизма).
Основная функция пружины — преднатяг двух половинок зубчатой шестерни, что устраняет возможный люфт между зубьями ведущей и ведомой частей. Это особенно важно для снижения ударных нагрузок и вибраций, которые могут возникать при изменении оборотов двигателя.
Принцип работы
Шестерня распределительного вала состоит из двух частей:
- Основная половина – жестко закреплена на валу.
- Подвижная половина – соединена с основной через пружинный механизм, обеспечивающий преднатяг.
Когда двигатель работает, крутящий момент передаётся от ремня ГРМ на распределительный вал, и если между зубьями существует минимальный зазор, то пружина компенсирует его, предотвращая удары и посторонний шум.
Возможные неисправности и их признаки
Хотя данная конструкция довольно надёжна, со временем могут возникнуть неисправности, связанные с износом или ослаблением пружины. Вот основные признаки возможных проблем:
- Повышенный шум ГРМ – характерный металлический стук или гул, особенно на холостых оборотах.
- Плавающие фазы газораспределения – незначительное отклонение угла открытия и закрытия клапанов из-за люфта в шестерне.
- Ускоренный износ ремня ГРМ – возможные рывки при работе механизма могут увеличить нагрузку на зубчатый ремень, сокращая его ресурс.
Способы диагностики и ремонта
Если есть подозрение на неисправность пружинного механизма в шестерне распределительного вала, стоит провести диагностику:
- Визуальный осмотр – при разборке ГРМ можно проверить наличие люфта между половинами шестерни.

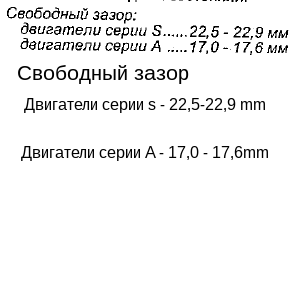

- Проверка пружины – при разжатии половинок вручную должно ощущаться сопротивление. Если пружина ослабла, шестерню лучше заменить.
- Замена шестерни – в случае сильного износа или повреждений лучше заменить деталь на новую оригинальную или качественный аналог.
Вывод
Пружина в шестерне распределительного вала Toyota Carina играет важную роль в обеспечении стабильной и тихой работы двигателя. Хотя она редко выходит из строя, важно учитывать её состояние при замене ремня ГРМ и периодическом техническом обслуживании. При появлении посторонних шумов или подозрений на неисправность не стоит затягивать с диагностикой, чтобы избежать возможных проблем с работой двигателя.
Замена пружины в шестерне распределительного вала Toyota Carina
Необходимые инструменты:
- Набор ключей и головок (10, 12, 14, 17 мм)
- Динамометрический ключ
- Выколотка и молоток
- Фиксатор распределительного вала (если требуется)
- Герметик (при необходимости)
- Новая пружина или вся шестерня
Пошаговая инструкция
1. Подготовка к работе
- Заглушите двигатель и дайте ему остыть.
- Отключите аккумулятор.
- Снимите клапанную крышку.
- Выставьте коленвал и распредвалы в верхнюю мёртвую точку (ВМТ) первого цилиндра.
- Снимите ремень ГРМ и шестерню распредвала.
2. Демонтаж распределительного вала
- Ослабьте и снимите постель распредвала, откручивая крышки подшипников постепенно и крест-накрест, чтобы не перекосило вал.
- Найдите небольшое отверстие на шестерне. Оно служит для предварительного натяжения пружины перед установкой.
- Вкрутите в него подходящий болт (обычно это М6 или М8), чтобы зафиксировать механизм в натянутом положении.
- Аккуратно извлеките вал.
3. Разборка шестерни и замена пружины
- Разберите шестерню, аккуратно разъединяя половинки.
- Замените пружину на новую.
- Совместите половинки шестерни и зафиксируйте их с помощью монтажного болта, натянув пружину.
4. Установка распределительного вала и сборка ГРМ
- Установите распредвал на место, предварительно смазав его опоры маслом.
- Закрутите крышки подшипников равномерно, затягивая их крест-накрест с нужным моментом (обычно 14-17 Нм, но уточните в мануале).
- Наденьте ремень ГРМ, натяните его и проверьте метки.
- Выкрутите монтажный болт из шестерни, чтобы пружина начала работать.
- Прокрутите коленвал на два оборота и убедитесь, что метки совпадают.
- Соберите всё обратно, установите клапанную крышку и запустите двигатель.
Вывод
Для корректной замены пружины в шестерне необходимо снимать распределительный вал и использовать монтажное отверстие для предварительного натяжения. Если этот момент упустить, шестерня не будет работать правильно, что приведёт к проблемам с фазами ГРМ. После установки важно правильно натянуть ремень и убедиться, что метки остаются на месте.
